Se ti sei mai chiesto come un binocolo termico trasforma il calore invisibile in immagini chiare e utilizzabili, che tu sia un escursionista dopo il tramonto, un cacciatore o qualcuno che vuole semplicemente vedere attraverso la nebbia e l'oscurità, non sei solo. Ho trascorso gli ultimi otto anni come parte del team della nostra azienda di termografia, aiutando i clienti a superare le aspettative e a capire esattamente come funzionano questi strumenti. Analizziamolo, senza sovraccaricare il gergo, e intesserò alcuni dei binocoli che il nostro team è orgoglioso di offrire lungo il percorso.
Innanzitutto, chiariamo un fatto fondamentale: i binocoli termici non si basano sulla luce visibile. Questa è la differenza più grande tra loro e i normali binocoli, gli occhiali per la visione notturna o persino la fotocamera del tuo telefono. Ogni oggetto sulla Terra emette radiazione infrarossa (IR) sotto forma di calore: questa è chiamata radiazione di corpo nero e non è visibile all'occhio umano. Una padella calda si illumina, il tuo cane si illumina, anche la neve si illumina (solo molto, molto meno). L'intero compito del binocolo termico è catturare la luce IR invisibile e trasformarla in un'immagine che il tuo cervello possa interpretare.
Il processo inizia con il componente principale che rende tutto ciò possibile: una serie di rilevatori a infrarossi. A differenza dei minuscoli pixel del telefono, che catturano la luce visibile, i pixel del rilevatore termico sono calibrati per rilevare piccole differenze di temperatura (fino a 0,05°C, in molti modelli di qualità). Pensa a questo array come a una griglia, solitamente compresa tra 320×240 e 640×512 pixel, che scansiona la scena di fronte a te e mappa i valori di temperatura in valori di colore. Ad esempio, un cervo a 100°F potrebbe apparire di un bianco brillante, una roccia a 50°F di grigio medio e un'erba a 30°F di colore marrone scuro: ogni tonalità rappresenta una temperatura specifica, quindi puoi immediatamente capire cosa è caldo, cosa è freddo o una via di mezzo.
Ma un singolo array di rilevatori è solo una parte della storia. I moderni binocoli termici fanno un ulteriore passo avanti con la fusione termica, che combina i dati termici con le immagini della luce visibile per creare una visione più chiara e più utile rispetto alla sola termica. I nostri binocoli a fusione termica ad alta definizione utilizzano esattamente questa tecnologia, fondendo i dettagli del calore che fanno risaltare i bersagli dallo sfondo con l'aspetto familiare e ricco di colori delle normali immagini diurne. Quindi, invece di guardare un'immagine termica in bianco e nero (o in falsi colori) ad alto contrasto, ottieni una visualizzazione facile da analizzare anche quando stai scansionando piccoli dettagli a distanza. È un punto di svolta per l'uso all'aperto, perché puoi ancora raccogliere elementi del terreno, segnavia o punti di riferimento che solo termicamente potrebbero sbiadire.
Una volta che l'array di rilevatori acquisisce i dati IR, invia tali informazioni a un processore di segnale. Questo è il "cervello" del binocolo ed è responsabile di alcuni compiti chiave: in primo luogo, calibrare i dati di temperatura per assicurarsi che i colori riflettano accuratamente il calore (nessuno vuole confondere una roccia calda con una selvaggina). In secondo luogo, eliminando il rumore: i rilevatori termici possono captare l'elettricità statica dai propri componenti interni, soprattutto quando fa freddo, quindi il processore lo filtra per mantenere l'immagine nitida. Terzo, regolando la gamma dinamica: se ti trovi in una scena con un fuoco da campo caldo e alberi freddi sullo sfondo, il processore bilancia la luminosità in modo da poter vedere entrambi chiaramente senza sovraesporre il fuoco o rendere invisibili gli alberi.
Ora parliamo della parte binoculare del binocolo termico, che è diversa da un cannocchiale o da un monoculare. La maggior parte dei modelli di qualità utilizza un sistema di visione a doppio occhio, quello che sul nostro sito chiamiamo binocolo termico con sistema di visione a doppio occhio. Invece di un singolo oculare per un occhio, ne ottieni due, uno per ciascun occhio, proprio come i normali binocoli portatili. Perché è importante? Per prima cosa, riduce l'affaticamento degli occhi durante gli usi prolungati: se stai osservando un punto di caccia alle 2 del mattino per ore, non vorrai che un occhio si alzi su un singolo schermo. Ancora più importante, una configurazione a doppio occhio con un corretto allineamento crea una visione binoculare, che ti dà la percezione della profondità. Questa è la capacità di dire quanto è lontano un oggetto, qualcosa con cui gli strumenti termici monoculari lottano. Se hai mai provato a valutare la distanza di un bersaglio con un occhio chiuso, sai quanto sia complicato: i binocoli termici con questo sistema risolvono questo problema, rendendoli ideali sia per gli hobbisti che per i professionisti.

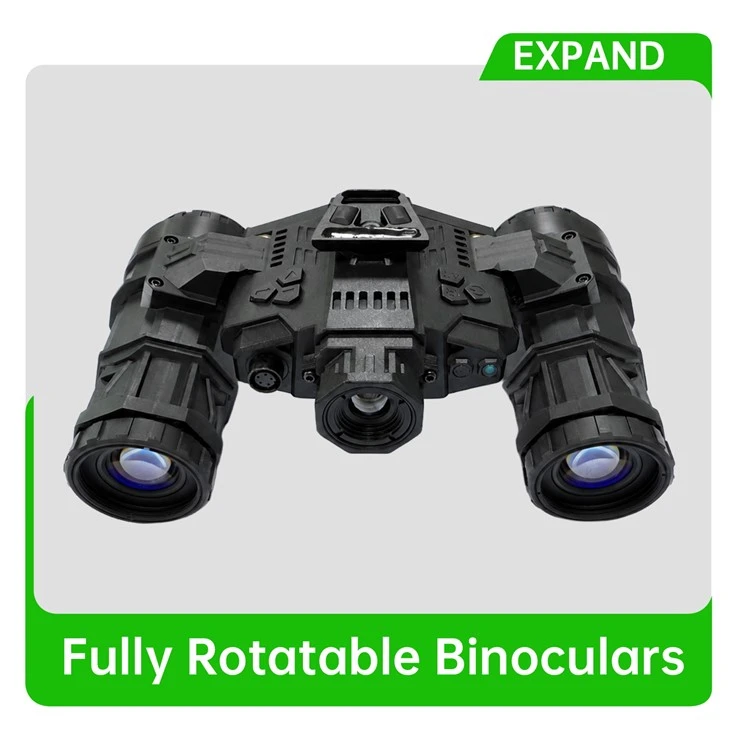

Parlando di percezione della profondità, alcuni dei nostri modelli più popolari fanno un ulteriore passo avanti con strumenti di misurazione della profondità integrati, che è esattamente ciò che offrono i nostri binocoli a imaging termico con percezione della profondità. Questi modelli combinano il sistema dual eye con un leggero offset nei due rilevatori termici, consentendo al processore di calcolare la distanza dagli oggetti nella scena. Per i cacciatori, ciò significa sapere esattamente quanto è lontano un cervo prima di sparare; per le squadre di ricerca e soccorso, significa localizzare rapidamente una persona scomparsa e comunicare con precisione la sua posizione. È una piccola funzionalità che aggiunge tantissime funzionalità, soprattutto per gli utenti professionali.
Entriamo in qualche dettaglio tecnico in più che conta per chiunque acquisti un binocolo termico, perché non tutti i modelli sono uguali. La risoluzione dell'array di rilevatori è uno dei fattori più importanti per la nitidezza dell'immagine: probabilmente hai visto numeri come 320×240 o 640×512 in giro. Il primo numero è il numero di pixel orizzontali, il secondo verticale, quindi un numero più alto significa più dettagli. Il nostro binocolo per imaging termico con risoluzione 640×512 è il nostro modello di punta per l'uso a lungo raggio, con il doppio dei pixel rispetto ai modelli entry-level 320×240. Che aspetto ha nell'uso reale? A mezzo miglio di distanza, il modello 640×512 mostrerà la forma delle orecchie di un coniglio o della testa di un'anatra, mentre un modello a risoluzione inferiore potrebbe sembrare semplicemente un caldo battito sull'erba. Questo dettaglio è importante quando cerchi di distinguere una selvaggina da un tronco caduto o una persona da un cespuglio in condizioni di scarsa illuminazione.
Un altro componente fondamentale è la lente. I binocoli termici utilizzano lenti in germanio o silicio, non le lenti in vetro dei normali binocoli, perché tali materiali sono trasparenti alla luce infrarossa. La qualità dei rivestimenti e le dimensioni della lente influiscono sulla quantità di luce IR che raggiunge il rilevatore, che a sua volta influisce sulla distanza in cui il binocolo può “vedere” (il loro raggio di rilevamento). I modelli entry-level potrebbero avere lenti piccole e non rivestite in germanio che assorbono il calore solo fino a 300 o 400 iarde, mentre i modelli professionali hanno lenti più grandi e multistrato in grado di rilevare e identificare bersagli fino a oltre 1.000 iarde. Ecco perché i nostri binocoli termici professionali per esterni sono così apprezzati dalle guide e dai ricercatori della fauna selvatica: sono costruiti per resistere a condizioni difficili, con corpi resistenti alle intemperie che funzionano con pioggia, neve e temperature di -20°F e obiettivi che massimizzano le prestazioni anche negli ambienti più difficili.
Aspetta, affrontiamo un mito comune che sento continuamente: i binocoli termici funzionano allo stesso modo degli occhiali per la visione notturna. No, totalmente diverso. La visione notturna amplifica la luce visibile esistente (come la luce della luna o i lampioni) per renderla sufficientemente luminosa da poter vedere, quindi se sei nell'oscurità totale, al 100% senza luce, la visione notturna è inutile. La tecnologia termica non si preoccupa affatto della luce visibile: funziona con il calore, quindi funziona nella completa oscurità, attraverso una fitta nebbia, fumo e persino pioggia leggera o neve. Ecco perché vengono utilizzati dalle squadre di ricerca, dalle pattuglie di frontiera e dai cacciatori che cacciano in piena oscurità, non solo al crepuscolo.
Lascia che ti guidi anche attraverso un esempio del mondo reale per renderlo concreto. Lo scorso inverno ho portato il nostro binocolo termico a doppio occhio in un parco statale per un'escursione notturna. La temperatura era di 25°F e la luna era nascosta dietro le nuvole, senza alcuna luce visibile. Quando ho avvicinato il binocolo agli occhi, la prima cosa che ho visto è stata la calda luce di un falco dalla coda rossa appollaiato a 100 metri su un albero. Il resto dei rami dell'albero erano freschi, quindi sembravano scuri contro il falco luminoso, e potevo vedere la forma delle sue ali e la curva del suo becco. Il sistema a doppio occhio mi ha permesso di dire che era a 100 metri di distanza, non 50 o 200, cosa che sarebbe stata impossibile con un monoculare. Mezzo miglio lungo il sentiero, ho individuato quello che si è rivelato essere un cervo: il suo corpo era caldo, bianco-rossastro, mentre le sue gambe erano un po' più fresche, quindi si distingueva chiaramente dai pini scuri e freschi circostanti. Questo è un binocolo termico in azione e funziona ogni volta che devi vedere quando non c'è luce.
Ora, voglio essere onesto anche riguardo ai limiti, perché nessuno strumento è perfetto. Il binocolo termico non può vedere attraverso oggetti solidi come muri o spessi tronchi d'albero: il calore di un oggetto dall'altra parte verrà bloccato, quindi sembrerà semplicemente un punto fresco dietro l'ostacolo. Inoltre, non sono in grado di rilevare oggetti molto piccoli e freddi da distanze estreme: ad esempio, non vedrai un singolo scoiattolo a un miglio di distanza. E anche se funzionano benissimo in caso di nebbia, pioggia battente o neve possono disperdere la luce IR, riducendo leggermente la portata, anche se i modelli moderni come la nostra linea professionale sono progettati per ridurre al minimo tale effetto.
Nel corso degli anni, ho lavorato con centinaia di clienti, dai campeggiatori del fine settimana alle grandi squadre delle forze dell'ordine, e la domanda che mi viene posta più spesso è: quale binocolo termico è adatto a me? Se sei un escursionista occasionale che li utilizza solo per passeggiate occasionali sui sentieri dopo il tramonto, un modello entry-level 320×240 potrebbe essere più che sufficiente. Se sei un cacciatore che insegue la grossa selvaggina all'alba e al tramonto e ha bisogno di identificare bersagli a lungo raggio, il nostro modello 640×512 con fusione termica è probabilmente la soluzione migliore. E se sei una persona che ha bisogno di fare lunghe sessioni di occhiali senza affaticamento della vista o misurazioni precise della distanza, i nostri modelli a doppio occhio o con percezione della profondità si adatteranno perfettamente alle tue esigenze.
In fin dei conti, i binocoli termici non sono solo un giocattolo di fantasia: sono uno strumento che ti consente di connetterti con l'esterno in un modo in cui l'ottica tradizionale non può. Che tu stia cercando la strada nell'oscurità più totale, seguendo un gioco o aiutando a cercare una persona cara scomparsa, trasformano il mondo invisibile del calore in qualcosa che puoi usare.
Se sei pronto per saperne di più o effettuare un ordine all'ingrosso per il tuo team, organizzazione o azienda, siamo qui per aiutarti. Possiamo guidarti attraverso le specifiche di uno qualsiasi dei nostri modelli, rispondere a domande sui casi d'uso o organizzare una demo se sei locale. Non effettuiamo vendite ad alta pressione: aiutiamo semplicemente le persone a trovare la soluzione termica giusta per le loro esigenze, non importa quanto grandi o piccole.
Riferimenti
- Gauss, J. (2021).Tecnologia dell'immagine termica: principi e applicazioni. SPIE Premere.
- Jennings, T. (2019). "Rivelatori di radiazioni e termici di corpo nero".Giornale di ingegneria ottica, 58(6), 061908.
- Associazione dell'industria dell'outdoor. (2022). "Utilizzo e vantaggi dell'ottica termica per attività all'aperto ricreative e professionali."
- Smith, K. (2020). "Sistemi di visualizzazione a doppio occhio per binocoli termici portatili: ergonomia e prestazioni."Ergonomia applicata, 86, 103089.
